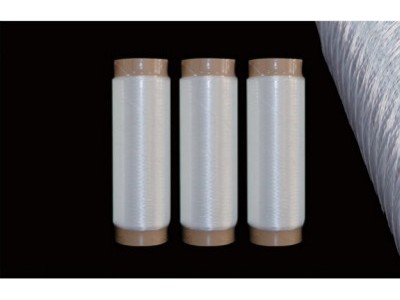

氧化鋁連續(xù)纖維是以氧化鋁和二氧化硅為主要成份，采用“溶膠-凝膠”工藝制備，可長時(shí)間用于1000℃以上的高溫環(huán)境，可以編織成纖維繩、纖維布等柔軟的纖維織物，也可以制造成多種復(fù)合材料使用，形式方便、靈活，是新興的高科技工業(yè)和航空、航天及國防新武器等高技術(shù)領(lǐng)域急需的材料品種。

根據(jù)氧化鋁含量的不同，我司產(chǎn)品型號分為：AF17型、AF18型、AF19型。

產(chǎn)品性能參數(shù)

產(chǎn)品特性

01 耐高低溫性能優(yōu)異     α-Al2O3纖維使用溫度高達(dá)1600℃，莫來石纖維使用溫度高達(dá)1400℃；在液氮（-196℃）處理24h強(qiáng)度未降低

02 耐酸堿                   10%堿液浸泡24h收纖維強(qiáng)度保留率：NaOH--40%；KOH--65%；NH4OH--95%；10%酸液浸泡24h

強(qiáng)度保留率：Hcl--96%；H2SO4--95%；HNO3--96%；H3PO4--95%。

03 絕熱性能好              氧化鋁連續(xù)纖維制作的器件在熱面溫度800℃時(shí)，冷面溫度278℃；熱面溫度1000℃時(shí)，冷面溫度388℃。

04  電性質(zhì)及電絕緣性優(yōu)異    氧化鋁纖維的電阻隨著溫度的升高而降低，在600℃以上，電阻基本趨于恒定，氧化鋁纖維的介電常數(shù)和介電損耗在高溫下基本穩(wěn)定，適合做高溫透波材料。

05  柔韌性優(yōu)異            室溫條件下，氧化鋁纖維可彎曲1400次，經(jīng)1000℃高溫處理后，仍可彎曲60次。

06 設(shè)計(jì)性較強(qiáng)             通過調(diào)控化學(xué)成分和熱處理工藝，可以獲得不同性能的產(chǎn)品，滿足不同的應(yīng)用需求

產(chǎn)品性能檢測

 01   AF17纖維             纖維為微晶多晶態(tài)（γ-Al2O3），直徑9-12μm，室溫抗拉強(qiáng)度可達(dá)2.0Gpa以上，使用溫度1200℃以上，有較好的耐高溫性能和抗蠕變性能

02    AF18纖維             纖維為微晶態(tài)（α-Al2O3+莫來石），直徑11-14μm，室溫抗拉強(qiáng)度可達(dá)2.0Gpa以上，使用溫度1300℃以上。目前抗蠕變性能最好的氧化鋁纖維。1100℃以下，強(qiáng)度基本不變，1200℃保留90%以上的室溫強(qiáng)度，1300℃保留80%以上的室溫強(qiáng)度。

03    AF19纖維             纖維為微晶態(tài)（α-Al2O3），直徑11-14μm，室溫抗拉強(qiáng)度可達(dá)3.0Gpa以上，使用溫度1000℃以上。室溫強(qiáng)度高，良好的力學(xué)性能，可作為復(fù)合材料增強(qiáng)體，但抗高溫蠕變性能差。
