鄒升用價(jià)格較低的二苯酮類紫外線吸收劑UV-B（2-羥基-4-芐氧基二苯酮）代替價(jià)格較高的UV-531 穩(wěn)定UPR，在常州253廠進(jìn)行為期1年的大氣曝曬試驗(yàn)，測(cè)其透光率（I）與色差（ΔE），結(jié)果列于表 4。

　　由表4可見，經(jīng)1年的老化試驗(yàn)，添加UV-B的UPR的透光率為72.5%，色差為5.8，添加UV-531的相應(yīng)值為73.5%、5.8，以上數(shù)據(jù)說明，用UV-B代替UV-531是可行的。

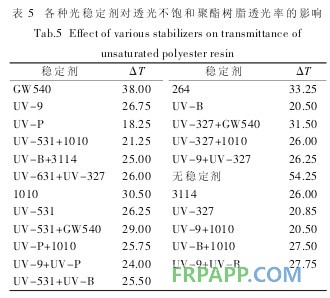

　　沃丁柱用各種光穩(wěn)定劑改性牌號(hào)為F-3的UPR（南京復(fù)合材料總廠產(chǎn)品）加入不同的穩(wěn)定劑（ω=0.5%）澆注成型制成樣品，人工老化24h，測(cè)定老化前后透光率的下降值ΔT，試驗(yàn)結(jié)果列于表 5。
　　由表5可見，不加穩(wěn)定劑時(shí)，樣品的透光率下降值ΔT高達(dá)54.25，加入光穩(wěn)定劑后，ΔT均有不同程度的降低，其中以苯并三唑（UV-327，UV-P）和二苯甲酮（UV-B）效果較好，當(dāng)紫外線吸收劑與抗氧劑1010并用時(shí)有明顯的協(xié)同效應(yīng)。

　　熱氧穩(wěn)定劑對(duì)UPR的顏色也有一定的影響，試驗(yàn)表明，亞磷酸三苯酯可使制品接近無色。但是，廣泛使用于聚烯烴的抗氧劑1010用于UPR時(shí)，效果不好，這可能是由于聚烯烴與聚酯高分子材料的降解機(jī)理不同有關(guān)。
　　聚烯烴降解主要是熱氧游離基歷程，而聚酯除熱氧降解外，還發(fā)生醇解、水解等反應(yīng)，這些反應(yīng)在一定條件下可能成為主要因素。 抗氧劑1010雖然對(duì)終止或抑制游離基的連鎖反應(yīng)有效，但它本身是一種羧酸酯， 當(dāng)用于UPR時(shí)可能與聚酯分子發(fā)生酯交換反應(yīng)，從而引起降解，這種降解起的影響超過了它抑制熱降解的作用，叔丁基鄰苯二酚、對(duì)苯二酚在微量氧存在下會(huì)氧化為醌類，醌類化合物本身帶有顏色，對(duì)UPR的色澤也有影響。 而亞磷酸酯類有防止UPR 顏色變深的作用，因?yàn)橐环矫鎭喠姿狨ゾ哂形昭踝杂苫淖饔茫?能防止UPR的氧化，而它本身在與氧自由基反應(yīng)后轉(zhuǎn)化成的磷酸酯能與樹脂中的有色雜質(zhì)（Fe3+）發(fā)生絡(luò)合反應(yīng)生成無色離子。 另一方面，UPR的降解為自由基歷程，亞磷酸酯能抑制熱氧對(duì)UPR 的作用，把自由基過程消滅在萌芽狀態(tài)，故制品的顏色較淺。
　　Cary Charles Rex的專利提出UPR模制品防變黃的技術(shù)，其技術(shù)的核心是使穩(wěn)定劑與某些環(huán)氧化合物并用，同時(shí)還添加活性熱塑性聚合物（醋酸乙烯酯），該聚合物可將抗氧劑和環(huán)氧化合物溶解，形成均一的液體，充分發(fā)揮穩(wěn)定劑的作用，使用的環(huán)氧化合物的結(jié)構(gòu)如下：

　　上述化合物使 UPR 抗黃變的機(jī)理尚不清楚，現(xiàn)在仍不能從理論上進(jìn)行解釋， 一般認(rèn)為可能是環(huán)氧化合物的作用，它可以清除引起 UPR 黃變的酸性分解產(chǎn)物。 所使用的主抗氧劑包括受阻酚，其作用是降低游離基的活性， 副抗氧劑為亞磷酸三苯酯類化合物，其作用是分解氫過氧化物，并把它還原為醇，主抗氧劑可終止氧化物的斷鏈反應(yīng)，它與副抗氧劑有協(xié)同作用。
　　將3，4-環(huán)氧環(huán)己基碳酸酯和樹脂酸2-環(huán)氧基辛基酯、主抗氧劑1010，副抗氧劑（亞磷酸壬基苯基酯）按不同組合制成樣品，測(cè)定黃色指數(shù)的數(shù)據(jù)列于表6。

　　由表6可見，1#試樣不添加任何穩(wěn)定劑，黃色指數(shù)最高，為 51.2；2# 和 3# 試樣只加環(huán)氧化合物，效果也不好，黃色指數(shù)分別為43.4和50.5；7#和8#均加入了抗氧劑，黃色指數(shù)降到 38.5 和 37.5；4#、5#、10# 試樣將環(huán)氧化合物與抗氧劑并用，黃色指數(shù)進(jìn)一步降低，9# 試樣同時(shí)使用了環(huán)氧化合物和主、副抗氧劑，效果最好，黃色指數(shù)降到 23.4。由此可見，只有當(dāng)合理配合使用添加劑才能取得較好的效果。
　　反應(yīng)型添加劑是使穩(wěn)定劑與基材發(fā)生化學(xué)反應(yīng)，“鍵合”到基材中，制成永久性穩(wěn)定的材料，是工業(yè)界研究的一個(gè)方向。Vogl等合成了下列帶有反應(yīng)性雙鍵的苯并三唑的紫外線吸收劑（2H5V）：

　　文獻(xiàn)報(bào)道用2H5V合成不飽和聚酯樹脂的一個(gè)實(shí)例為：用24.50g順丁烯二酸酐、37.00g苯酐和40.00g1，3丙二醇先制成樹脂， 然后將5.63g樹脂液（由66%的前述樹脂和34%的苯乙烯構(gòu)成） 與560mg2H5V和70mg偶氮二異丁腈（AIBN）混合，在 60℃固化3d所制得的樹脂在加速老化試驗(yàn)時(shí) 28d仍有很好的穩(wěn)定性，而不加2H5V 的樹脂100h后即嚴(yán)重黃變。

3　結(jié)語

　　GFRP是一類通用型結(jié)構(gòu)材料， 其綜合性能好，用途廣泛，由于其耐候性較差，限制了在戶外的應(yīng)用。 研究改善其老化性，延緩其老化進(jìn)程，擴(kuò)大其應(yīng)用范圍是提高其經(jīng)濟(jì)效益的重要途徑，值得關(guān)注。
