撰文/吳洪亮  陳文琳 (合肥工業大學材料科學與工程學院)

       熊飛 (長城汽車股份有限公司技術中心)

三明治復合材料又稱樹脂復合減振板，是一種新型的阻尼減振輕量化材料。復合減振板是由普通鋼板和高分子聚合物組成的一種新型阻尼減振材料，在保證強度和剛度的同時，能達到減振降噪的目的，并減少減振零件數量來滿足日益增強的輕量化需求。因此三明治材料作為一種不增加重量而達到減振降噪效果的新型材料，成為汽車應用的一個發展方向。對該材料的研究，如成形性能及減振性能研究越來越受到重視，在汽車行業的應用也得到越來越廣泛的關注。

三明治材料的結構

三明治材料的分類

三明治材料通常有約束型與非約束型，而本文研究的是一種典型的約束型阻尼結構。約束型阻尼結構是在保證強度和剛度的條件下，盡可能提高減振效果。三明治材料根據不同適用需求和結構，大致分為如下幾種：

從阻尼的布置形式分：有三層阻尼和多層阻尼；對稱分布和非對稱布置形式。從阻尼層厚度分：有薄夾心阻尼層結構和厚夾心阻尼層結構。本文研究的是薄夾心三層阻尼減振板。

典型結構

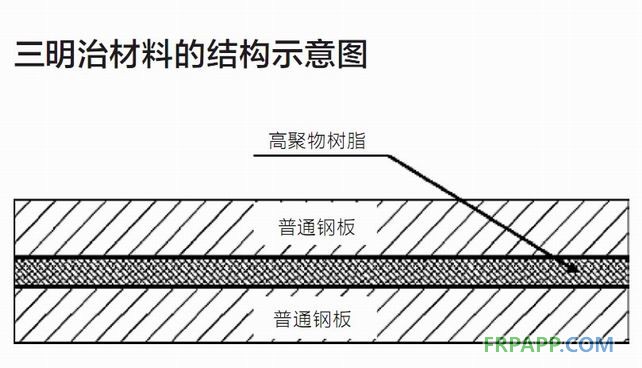

最通用的三明治材料是由上下對稱的普通鋼板與中間的高聚物樹脂組成，中間層被上下基板約束，形成約束阻尼結構，如圖1所示。中間層是具有較高損耗因子的高聚物樹脂，如聚酯(PE)、聚丙烯(PP)、尼龍(NY)及聚三甲基戊烯(TXP)等。基板的厚度一般為0.15~1.6mm，中間層的厚度一般為0.03~0.1mm。普通鋼板提供強度及剛度，中間高聚物層吸收振動和噪聲。

減振原理

根據機械振動理論，機械結構系統在激振力作用下，當激勵頻率與結構系統的固有頻率相同時將會有諧振現象發生，系統的阻尼是唯一可以減振的因素。阻尼減振就是依靠機械結構阻尼(材料阻尼、結構阻尼、接觸阻尼)將振動轉變?yōu)闊崮埽瑥亩_(dá)到減振的目的。彈性材料可以存儲能量，卻不具備消耗能量的功能，粘性材料無存儲功能但可以耗損能量。粘彈性材料是一種既具有某些粘性液體同時具有彈性固體特性的高分子聚合物材料，具有二者性質，既能存儲能量，又能耗損能量，即振動阻尼的作用。衡量材料阻尼效果的性能指標是結構阻尼損耗因子，損耗因子越大其阻尼效果越顯著，對于絕大多數材料，結構阻尼損耗因子大致為0.001~0.1，接觸阻尼損耗因子一般大致為0.01~0.05。提高材料阻尼的有效方法之一是通過將粘彈阻尼材料與金屬結構材料的結合，使其損耗因子達到0.1~0.5，從而能顯著提高零件的阻尼。

國內外研究現狀

二十世紀80年代，三明治材料開始出現，美國、德國、日本等發達國家開始對樹脂復合板進行研究。Y. Yutori等人通過基本的成形試驗，介紹了減振板的機械性能及成形性，并與等厚度的鋼板進行了對比。M.Yoshida等人研究樹脂復合減振板的彎曲，指出并證實了減振板在彎曲時會出現反向彎曲，即“鷗翼”現象。Makinouchi等人較早運用三層模型對減振板的成形進行了模擬，預測了成形過程中缺陷的位置。Kopp和 Abratis通過一系列的試驗，論述了減振板的回彈角較等厚度鋼板的回彈角小，減振板的成形極限圖低于等厚度普通鋼板。Cheng, H. S.等人研究了減振板的起皺趨勢，減振板的抗起皺能力較強。Corona等人通過實驗和數值模擬的方法得出經過壓彎的減振板的兩翼反向彎曲角隨沖頭行程的增加而減小，同時反向彎曲角隨時間的增加而逐漸減小直至不變。Liu. W.等人運用abaqus商業軟件模擬了兩種不同中間層的球形件拉深，并研究了各層的性質與減振板成形性的關系。目前，國外的研究內容豐富詳細，并推動了三明治材料在汽車、建筑及電子等行業運用。尤其在日本，樹脂復合減振鋼板已廣泛運用于體育館的地板、頂棚及郵袋傳輸滑道上。

二十世紀90年代中期，國內一些高校、研究所及企業開始研究復合減振鋼板。香港大學的Kim等人總結了各種復合鋼板(包括樹脂復合減振鋼板)的成形性及成形工藝對成形的影響。程嫻等人研究了不同粘結劑粘結的薄鋼板組成的層合板的力學性能及成形性。You-Min H.等人運用彈塑性有限元法模擬了復合減振鋼板的彎曲，并與實驗結果進行了比較分析。康永林等人運用ANSYS分析了樹脂復合輕質板的彎曲成形，分析了彎曲后各層的錯動及剪切應力分布。呂成和張立文等人運用MSC軟件對不同厚度的基板的拉深成形進行了仿真模擬研究，分析了內外層的錯動量。黃勝等人較為系統地總結了三明治材料的成形性，較深入地分析了三明治材料的成形機理。在仿真模擬方面，總結前人的基礎上，提出了修正的粘聚力材料模型。雖然國內在三明治材料的研究方面做了較多工作，但是三明治材料在國內的使用范圍仍然有一定的局限。
在汽車上的應用

減振板在保證強度、剛度的基礎上，具有等厚度鋼板不具備的優異阻尼減振特性。三明治材料不僅具有結構作用，更具有減振的功能，可以減少隔音吸音附件，起到功能輕量化。從二十世紀90年代，樹脂復合減振鋼板開始受到發達國家的廣泛關注并成功運用于部分的汽車沖壓零部件。目前，減振鋼板在國外車型上應用較多，且其零部件的工藝及技術已相當成熟，尤其日本、美國已實現規模化生產。在國內減振的應用還處于起步階段，只在部分零部件得到應用，且應用還受到一定的限制。在汽車上，減振鋼板主要應用于機油盤、發動機罩蓋、正時齒輪蓋、曲軸、箱罩蓋、水泵支架、搖臂罩、擋泥板、輪罩等零部件上。表1是復合減振鋼板在一些汽車品牌上的應用。

汽車發動機罩的應用

以聚甲基丙烯酰亞胺硬質結構為芯層的三明治結構材料已經成功運用于汽車發動機罩。該芯層材料具有優異的耐高溫及機械強度。由于這種材料，使很薄的三明治材料也可以實現輕質高強。與普通發動機罩相比，重量從原來的9kg降到3kg，減重效果高達70%，同時能夠滿足靜載工況(模態、扭轉剛度、彎曲)和行人保護頭部碰撞等性能方面的要求。

汽車前圍板的應用

傳統的前圍板采用厚度為0.8mm的DC04普通鋼板，再加上相應的隔音/吸音墊和減振瀝青板構成普通鋼板前圍板系統。整個系統的重量大約為18.7kg。采用厚度為0.8mm的樹脂復合減振板作為前圍板時，能夠降低車內噪聲2dB左右。該前圍板減振系統直接取消了吸音墊和瀝青板，實現了前圍板的輕量化。圖2是試制成功的長城某款車型的前圍板。

三明治材料是由性能差別較大的材料組成，它不僅具有等厚鋼板的強度、剛度，更具有減振、降噪的特性，是一種環保、節能的新型輕量化材料。由于三明治材料的獨特結構，對其材料及工藝特性如成形性能、仿真模擬等還處在初期階段，從而限制了三明治材料的大量應用。隨著汽車行業的飛速發展，對于該材料的研究不斷深入，三明治材料必將得到更廣泛的應用。
