復合材料應用于汽車行業最早開始于1953年，近年來，復合材料在汽車行業應用中保持著持續增長的發展勢頭，并且這個趨勢還將繼續朝著向上方向發展。復合材料的用量之所以會在汽車行業中持續增長，是因為復合材料具備了許多優秀的性能，如：強度高、重量輕、耐腐蝕，并且與鋁材和鋼材相比，加工成本更低、設計的靈活性更強、更容易成型等等。總之，復合材料是汽車行業替代金屬材料的一個很好的可選項。然而，事實上在汽車制造領域，其制作材料并沒有完全直接從金屬材料轉換到復合材料，尤其在大批量生產的汽車方面，復合材料的應用還是很有限的，這是因為有許多和復合材料使用相關的技術問題仍然沒有很好地得到解決，其中包括準確的材料定性、生產、油漆、維修、和金屬材料的連接以及回收等問題。盡管近年來世界上復合材料的新材料、新工藝和新技術不斷涌現，從而在很大程度上使上述問題得到了改善，促進了復合材料在各類汽車中的廣泛應用，但也不能否認復合材料在汽車上的廣泛應用特別是在中國汽車行業真正廣泛應用仍然存在應用技術方面的各類問題，這需要我們去關注，去研究，去探討，去實踐。



    汽車復合材料的涂裝



    在汽車工業中，汽車車身的外表油漆質量是整車質量最重要的指標之一，因為車身油漆表面不僅起到保護車廂不被腐蝕的作用而且對汽車美化外觀有著十分重要的影響。因此，盡管汽車生產主機廠承認復合材料與傳統的金屬相比具有種種的優點，但是他們對于復合材料經噴涂后的表面是否具有同金屬表面一樣的質量，仍持保留態度。事實上，復合材料在汽車車身面板方面使用中所遇到的一個最大的挑戰就是：復合材料經涂裝后產生的瑕疵。



    我們以復合材料在汽車車身面板方面使用最多的片狀模塑料SMC部件為例，SMC車身部件在涂裝后通常會產生很多的表面瑕疵，例如：針眼、氣孔、裂紋、氣泡等，尤其在車身面板的邊緣區域氣泡情況較為嚴重。為了彌補這些缺陷，減少不合格產品率，提高部件的表面質量，國內生產廠家目前是通過大量的涂裝后修補手段如破泡、打磨、填膩子、拋光等來加以改進，然后再按通常的涂裝工藝進行表面再涂裝。這樣做的結果雖然減少了不合格品率，但增加了大量的后修補工序和再涂裝使生產成本大幅上升，另外也限制了SMC在A級車身面板上的應用。



    SMC車身面板在涂裝后產生表面油漆瑕疵和起泡的原因絕大部分都歸因于基質中的微小孔隙和微裂紋。而這些微小孔隙和微裂紋常常是在生產及搬運過程中不注意人為形成的，例如從部件的模壓到脫模到除邊的過程，以及從部件的包裝到運輸的過程，我們經常會發現，在部件的邊緣部分會產生許多微裂紋。正是這些看似微不足道的微小孔隙和微裂紋，在油漆噴涂過程中積聚了空氣中的水分和油漆中揮發性溶劑，當油漆后的SMC部件通過烘箱高溫烘烤時，水分和溶劑膨脹蒸發變成氣泡逸出，造成已噴完漆的部件表面起泡或氣泡破裂變成氣孔、針眼等油漆瑕疵。



    就SMC部件在涂裝后產生的表面瑕疵，目前國外復合材料行業主要的做法是消除微孔隙和微裂紋，從根夲上杜絕產生油漆表面瑕疵的根源，收到了很好的效果，主要有以下幾方面的措施：



    1、生產高強度、高韌性SMC樹脂。



    近年來，美國AOC公司和ThyssenkruppBudd公司聯合起來開發了Atryl®TCA一種新的SMC樹脂。這種SMC樹脂強度高，生產出的部件可減少50%的表面波痕（與傳統的SMC表面相比），并增加了69%的韌性（與傳統的SMC樹脂相比）。由于具有這些性能，可顯著地阻止在脫模過程及脫模后微裂紋的產生，這樣即使在重要的邊緣區域也不會產生微裂紋。



    2.加強模壓工藝控制和模具技術進步。



    通過改變SMC片材加料方式和片材鋪覆位置；增加材料的流動距離；使閉模過程中材料發生均勻位移等措施以達到減少SMC部件孔隙量。具體做法有采用PLC、NCN控制復合材料壓機對不同部件的產品模壓工藝進行對應編程模壓控制；采用激光定位儀對材料鋪覆進行正確定位等。另外對大型或復雜零部件采用真空輔助排氣模具，在真空條件下進行模壓成型操作，這樣就可以顯著降低甚至消除SMC多孔性缺陷。



    3.開發新型底漆涂料和新型涂裝工藝。



    2003年BASF公司針對SMC“油漆氣泡”難題，推出DynaSeal™紫外固化封孔劑，這種技術使得SMC部件在噴漆烘干前，通過紫外引發聚合反應對SMC表面進行封孔，在接下來的噴漆油漆固化中，這層紫外固化的封孔劑層可阻止SMC基體中吸收的揮發物逸出，從而避免了氣孔的產生。另外一個方法就是模內涂層(IMC)。SMC在模具內部完全固化了之后，操作人員注入一層液體的涂層材料，然后這層涂層材料在SMC的表面固化并填充滿所有的空隙，同時提供一層類似底漆的表面，防止了油漆氣泡的產生。



    4.文明生產，文明搬運。



    SMC部件產生微裂紋很大程度上是從脫模到除邊的過程，以及從部件的包裝到運輸的過程中不文明生產和不文明搬運造成的。因此加強文明生產和文明搬運的教育至關重要，國外己普遍實行“產品不著地”的文明生產方式，在汽車復合材料行業大力推廣另件專用周轉箱（架）物流形式，減少了搬運次數，不讓另件有互相碰撞機會，杜絕人為因素造成的微裂紋產生。



    以上介紹的國外幾種新材料、新工藝、新技術著眼從根源上解決汽車復合材料在涂裝方面不盡人意的缺陷，消除限制復合材料大規模應用的障礙，使復合材料車身面板能夠達到或超過傳統的鋼鐵材料的油漆的水平，從而使汽車復合材料的應用將日益廣泛。



    汽車復合材料的連接和固定



    隨著汽車復合材料的應用日益廣泛，汽車復合材料部件之間的組合裝配以及復合材料部件與鄰近金屬零部件的連接固定的問題日益突出，汽車行業傳統金屬零部件之間的連接方式已不能適應客觀需求了，在此情況下，我們有必要對汽車復合材料的連接與固定的連接方式進行新的學習和認識，并進行合理的選擇。根據國外成熟的經驗，汽車復合材料連接固定的方式主要有三種方式：（1）機械緊固；（2）粘結劑粘接；（3）焊接/熔接。



    機械緊固:



    這種連接固定方法使用的是鉚釘和螺栓，是最普及也是最容易理解的一種連接方式。對汽車行業來說，機械緊固連接方式有許多不足之處，如：重量增加、應力集中、部件之間的交迭、高公差的要求、電蝕性等。但是，從另一方面說，機械連接不需要對表面進行處理或后續的拋光，這樣重復拆卸就很方便（如：檢查、維修和回收）。相對而言，對環境的影響也不是很敏感，如溫度的影響等。



    粘結劑粘接:



    連接固定方法相對于機械緊固連接固定方法具有以下優點：減輕結構重量，外觀平整光滑，改善疲勞強度，適應性強，最適合薄壁部件的連接，粘接工藝簡單，可縮短生產周期。,但粘結劑粘接連接固定方法也存在一些缺點，如另部件的工作溫度范圍不高；粘接質量易受不同因素影響，產品性能的分散性較大；沒有可靠的檢驗方法；粘接面的表面處理和粘接工藝過程要求較嚴；需要專用的加熱加壓處理粘接工裝等。因此，在一些重要的部件和連接位置，往往會采用粘接與某一種機械緊固連接的混合連接固定方法，既充分利用了粘接的優點，又確保了連接部位的足夠強度和可靠性。



    焊接/熔接連接:



    固定方法主要應用于熱塑性汽車復合材料部件，焊接/熔接連接固定方法的主要優點是：良好的機械性能、連接處的耐用性、加工時間短，易于在線檢測以及部件表面處理要求低等?？梢杂糜跓崴苄云噺秃喜牧系暮附?熔接連接固定方法主要有三種：（1）超聲波焊接/熔接、（2）電感應焊接/熔接（3）電阻焊接/熔接。對汽車復合材料進行焊接/熔接有以下不足之處：不易拆卸、需要添加導電性的填料（針對電感應焊接/熔接）、需要使用金屬網（針對電阻焊接/熔接）、可允許的碳纖維含量很低（所有三種焊接/熔接工藝）等。



    根據上述簡單介紹，我們知道汽車復合材料連接固定的方式主要有三種，每一種都有各自的優缺點，適應不同的應用場合。但相對而言，最有發展潛力的汽車復合材料連接工藝是采用粘結劑連接固定方法，隨著粘結劑向著功能性不斷提高、具有雙重效力（既可以粘結熱固性復合材料又可以粘結熱塑性復合材料）以及綠色環保的方向發展，汽車復合材料粘結劑連接固定方法正日益為汽車工業所重視、接受并盛行起來。限于篇幅，本節汽車復合材料的連接和固定，主要討論粘結劑粘接連接固定方法。



    汽車復合材料粘結劑粘接連接固定方法的優點



    近年來，由于高性能結構粘結劑的出現，使得采用粘結劑粘接的連接方式不斷得到人們的認可。作為一種最有發展潛力的連接固定工藝，它有許多突出的優點：



    1、可以根據具體的設計要求(如：防撞擊性能)來決定粘結劑的機械性能；



    2、粘結劑的超抗疲勞和耐腐蝕的優點可以延長產品的使用壽命；



    3、粘結劑具有很好的密封性；



    4、兩種材料或結構粘接在一起可以實現比較光滑的表面，具有造型設計上的優勢；



    5、通過整個的粘接區域來分散部件所受的負荷，從而避免了局部最大壓力的集中；



    6、粘結劑填充空隙的特點可允許部件有一定的公差；



    7、可對粘結劑的硬度進行調整，優化整個產品的硬度



    汽車復合材料常用結構粘結劑的種類



    一般來說，汽車復合材料結構粘結劑通常使用環氧樹脂、聚氨酯樹脂和丙烯酸酯樹脂為基礎的三大類粘結劑，該三大類粘結劑在使用中也各具特點，應該準對不同的材料和要求進行不同的選擇：



    環氧基粘結劑：



    對復合材料、熱固性塑料和金屬粘接性極好；強度、撓度和彈性都很高；固化過程收縮性最小。分為單、雙組份兩種。單組份環氧粘接劑要求熱固化，應用條件要求很嚴。



    聚氨酯基粘結劑：



    對絕大部分復合材料和塑料的粘接性極好；對金屬的粘接性較好；機械性能從剛性到撓性范圍大；持久性好；但加工過程中對潮濕敏感；固化速度的范圍較廣。



    丙烯酸基粘結劑：



    對復合材料和熱固性塑料的粘接性極好；對金屬的粘接性好；允許被粘件進行較差的預處理；能達到高強度與高韌性的最佳結合；耐化學性好，有效使用期長；固化速度快；但有惡臭；固化過程中收縮性較高。

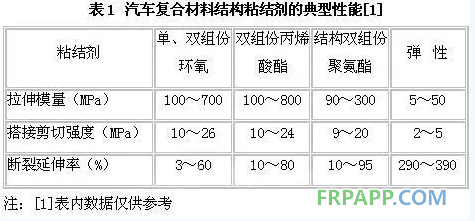

    表1為汽車復合材料三類結構粘接劑的典型性能，由于結構粘結劑的品種繁多，使用的要求又各不相同，所以應以實際使用結構粘結劑的性能為準，表中數值僅供參考。
